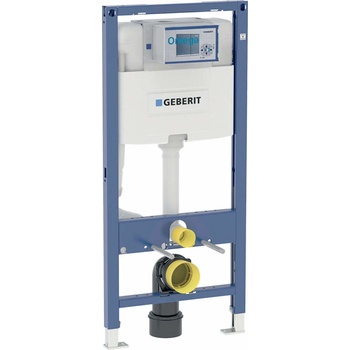

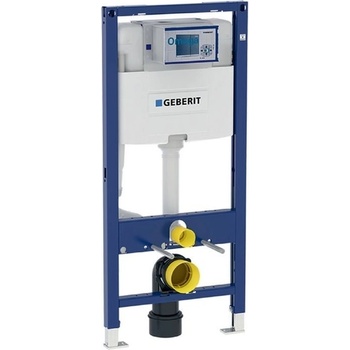

GEBERIT 111.060.00.1

Montážny prvok Duofix na závesné WC so splachovacou nádržkou pod omietku Omega 12 cm

Účel použitia

• na hrúbku podlahy 0 - 20 cm
• na zabudovanie do čiastočne vysokej systémovej steny Duofix pred masívnou stenou alebo stenou, postavenou suchým procesom
• na zabudovanie do systémovej steny Duofix na celú výšku miestnosti
• na zabudovanie do čiastočne vysokej alebo na celú výšku miestnosti steny GIS pred masívnou stenou alebo stenou, postavenou suchým procesom
• na montáž pred masívnou stenou alebo stenou, postavenou suchým procesom
• na zabudovanie do predstenovej inštalácie na čiastočnú alebo celú

výšku miestnosti pred masívnou stenou alebo stenou, postavenou suchým procesom

• na zabudovanie do ľahkej priečky na celú výšku miestnosti

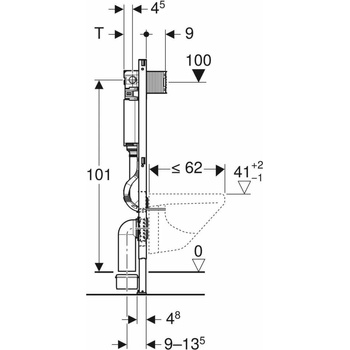

• na závesné WC s vyložením do 62 cm
• na 2 množstvá splachovania
• nevhodný na zabetónovanie

Vlastnosti

• rám s otvormi ø 9 mm na upevnenie do drevených konštrukcií
• samonosný prvok
• rám s C-profilom 4/4 cm
• povrch rámu upravený práškovou farbou, farba: Geberit modrá
• podpery zásuvné o 5 cm
• pätné dosky otočné, na montáž do profilov UW50 a UW75
• rám pripravený na podpery na WC keramikách s malou dosadacou plochou
• podpery pozinkované, nastaviteľné 0-20 cm
• podpery s protišmykovou úpravou
• odpadové pripojovacie koleno na montáž bez náradia v rôznych hĺbkových polohách, rozsah nastavenia 45 mm
• zvukovo izolované upevnenie odpadového kolena
• splachovacia nádržka pod omietku s ovládaním spredu, izolácia proti roseniu
• nastaviteľné okamžité spláchnutie možné
• splachovacia nádržka pod omietku na montáž a servisné práce bez náradia
• prívod vody zboku, vľavo alebo vzadu vľavo
• kryt na hrubú montáž chráni servisný otvor proti vlhkosti a nečistotám
• kryt na hrubú montáž na servisný otvor s možnosťou skrátenia
• vybavený rúrkovou chráničkou na prívod vody ku Geberit AquaClean

Technické informácie

• výpočtový prietok: 0,11 l/s
• minimálny tlak pri prietoku: 0,05 MPa
• minimálny tlak pri prietoku: 50 kPa
• rozsah tlaku vody: 0,01 MPa – 1,0 MPa
• rozsah tlaku vody: 10 kPa – 1000 kPa
• maximálna prevádzková teplota vody: 25 °C
• splachovacie množstvo – výrobné nastavenie 6 a 3 l
• veľké splachovacie množstvo – rozsah

nastavenie: 4,5 / 6 / 7,5 l - malé splachovacie množstvo – rozsah nastavenie: 3 – 4 l

Rozsah dodávky - prívod vody R 1/2, vhodný k MeplaFix, s integrovaným rohovým ventilom a ručným ovládacím kolieskom - kryt na hrubú montáž na servisný otvor - 2 ochranné zátky - súprava na pripojenie WC, Ø 90 mm - odpadové koleno na WC, PE-HD, Ø 90 mm - priechodka, PE-HD, Ø 90/110 mm - 2 závitové tyče M12 - upevňovací materiál

Neobsahuje ovládacie tlačidlo.

Stavebná súprava na predstenovú montáž nie je súčasťou balenia

• veľké splachovacie množstvo – rozsah
  • nastavenie: 4,5 / 6 / 7,5 l
• malé splachovacie množstvo – rozsah
  • nastavenie: 3 – 4 l

Rozsah dodávky

• prívod vody R 1/2, vhodný k MeplaFix, s integrovaným rohovým ventilom a ručným ovládacím kolieskom
• kryt na hrubú montáž na servisný otvor
• 2 ochranné zátky
• súprava na pripojenie WC, Ø 90 mm
• odpadové koleno na WC, PE-HD, Ø 90 mm
• priechodka, PE-HD, Ø 90/110 mm
• 2 závitové tyče M12
• upevňovací materiál

Neobsahuje ovládacie tlačidlo.

Stavebná súprava na predstenovú montáž nie je súčasťou balenia - je potrebné ju objednať samostatne.
